集中潤滑主要用在機械設備中有大量的潤滑點或車間、工廠的潤滑系統。采用集中潤滑可以減少維護工作量，提高可靠性。

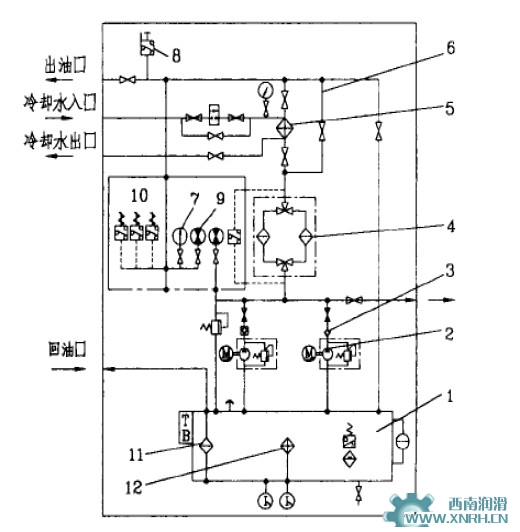

圖為XHZ—6.3～125型稀油站系統，圖中7是顯示管路中壓力的壓力表，8是顯示濾油器進出口壓力差的壓差計，9是檢測油溫的溫度計，10是壓力繼電器，11是安全閥，12是清除回油中部分屑末的濾油器。

脂集中潤滑裝置，根據管道的分布可分為單線式和雙線式。還可分為手動和電動兩種。手動雙管式集中潤滑系統裝置，工作壓力一般為7MPa，潤滑點一般多于30個，潤滑區間的半徑為2215m。電動潤滑脂集中潤滑裝置，工作壓力一般為10MPa，潤滑點可達幾百個，潤滑區域半徑為5～120m。

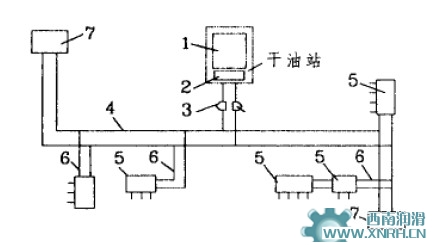

圖為電動雙線式潤滑脂的集中潤滑系統示意圖，1為干油泵，潤滑脂從干油沾送出經過過濾器3，主油管路4、支油管路6、給油器5至各潤滑點。如果所有的給油器都裝滿了潤滑脂，主油管路壓力上升到能推動壓力操縱閥動作，使得控制干油站中的電磁換向閥2換向，另一條主油管路接通給脂。
