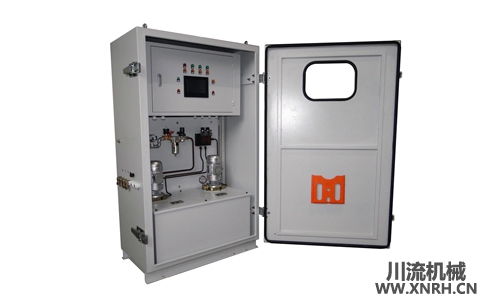

DYRB-II型智能油氣噴射潤滑系統

  • 型號: DYRB-II
  • 名稱:噴油潤滑系統
  • 壓力:20~40MPa
  • 品牌:川流
  • 介質:

[產品概述]:

DYRB-II型智能油氣噴射潤滑系統是DYRB-I型升級產品,功能與DYRB-I型相同。升級后適用于多臺設備或多個干油噴射潤滑部位,并且還能滿足干油注脂潤滑要求。

[應用范圍]:

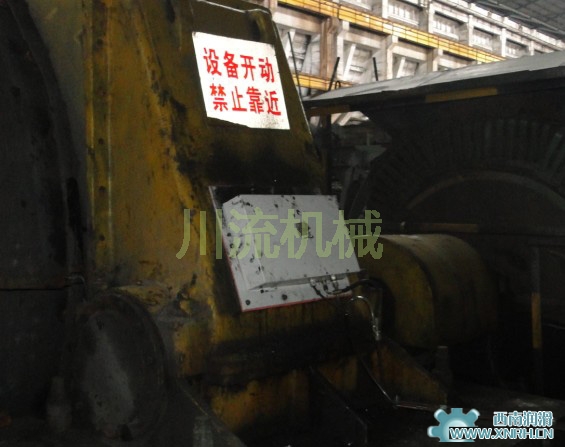

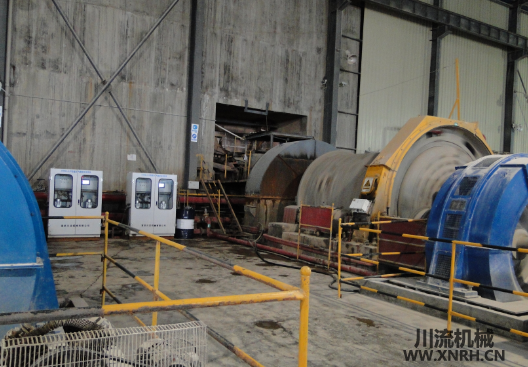

行業應用: 該系統輸出噴射潤滑部位:≯10個,每個部位噴射閥(噴嘴):1~10點;注脂潤滑點數:≯40個。輸送管線距離:≯50米。主要用于鋼鐵、礦山、水泥、煤電等行業如:球磨機、回轉窯、混料機、分級機等 ,特別適用于球磨機群。

DYRB-II型智能油氣噴射潤滑系統是DYRB-I型升級產品,功能與DYRB-I型相同。升級后適用于多臺設備或多個干油噴射潤滑部位,并且還能滿足干油注脂潤滑要求。

控制結構以西門子PLC加觸摸屏(HMI)組成的可擴展微電腦控制系統,設有各種數據上傳、上位機數據接口,并預留中央控制室數據對接接口,能實現數據無縫對接。

配置環境:

西門子觸摸屏TP177A或信捷觸摸屏TP760-T或更高;

西門子S7-200或S7-1200系列可編程序控制器,功能強大,性能穩定;

20-40MPa潤滑泵;

40MPa級干油電磁閥;

新一代油脂分配閥;







控制全過程:

上電周期掃描檢測:油泵油位、當前工作油泵序號、當前管道內壓力、當前各個工作閥號給油量和間隔時間這些關聯值沒有報警和警告等,同時開啟空氣壓縮機。確認沒有報警后,油泵開始啟動向主管道供送油脂、加壓并過濾(油泵自身一級,主油管一級,電磁閥一級),自至管道內油壓上升到設定值時(一般為20MPa)油泵停止。同時系統檢測壓縮空氣,達到設定值時打開第一組第一臺噴射裝置的電磁閥,油脂經由電磁閥輸送至油脂分配閥,再經分配閥等量分配至各干油噴射閥,油脂在干油噴射閥內與壓縮空氣混合后被混合氣體帶到工件表面。油脂流過分配閥時,分配閥開始對油脂計量,并以脈沖信號即時反饋至PLC,當油脂量達到設定量時電磁閥關閉。等待一秒鐘后打開第一組第二臺噴射閥裝置的電磁閥,依次計量、檢測。自至第一組最后一臺噴射閥裝置的電磁閥計量、檢測完畢。

第一組工作完畢后進入第二組,第二組為注脂潤滑,不需要輔助壓縮空氣。

第一組最后一臺噴射閥的電磁閥關閉,等待一秒鐘后打開第二組第一只電磁閥,油脂經由電磁閥輸送至油脂分配閥,再經分配閥等量分配至各潤滑點部位。油脂流過分配閥時,分配閥開始對油脂計量,并以脈沖信號即時反饋至PLC,當油脂量達到設定量時電磁閥關閉。等待一秒鐘后打開第二組第二只電磁閥,依次計量、檢測。自至第二組最后一只電磁閥計量、檢測完畢,系統停止,進入間隔等待狀態。

系統按兩組進行設置和供油:第一組干油噴射潤滑和第二組干油注脂潤滑。干油噴射潤滑由油、氣為動力,相互輔助完成;注脂潤滑不需要壓縮空氣,油脂經由管道直接輸送至潤滑點部位。

每一組供油量和間隔時間可不同設置,按設定的時間長短依次給油(最短值優先供油,其它組按先后響應列隊等候)。如遇有電磁閥出現故障:堵塞或損壞,則跳至下一只電磁閥并且顯示該電磁閥的序號位置及檢測結果。

系統上電后始終操持接通空氣壓縮機,由空氣壓縮機自帶的保護電路自動啟閉。當系統在設定的時間內檢測不到氣壓時,停止并報警。

操作對話窗口采用觸摸屏(HMI),實現現場設備模擬顯示并實時操作,實時顯示現場設備運行值。

DYRB-II型智能油氣噴射潤滑系統有兩種工作模式:手動模式和自動模式。

自動模式:

自動模式下系統按事先設定好的參數運行,無需人工值守。

手動模式:

主控柜內置有觸摸屏(HMI),如要手動操作時,只需在觸摸屏上操作即可。



對應主要產品:

上位機:西門子TP177A、信捷TP760-T。

可編程器:S7-200 224XP、S7-1200 1224。

電動油脂泵:DRB-P×××B、YZP-800。

干油電磁閥:GYF-1A、GYCF-1B。

油脂流量計:TC-HR1。

信號解碼器:HX-1R、HX-1Y。

油脂分配閥:JQPA-×。

干油噴射閥:GP-1S。
