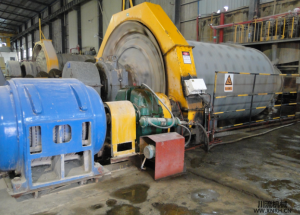

DYRB-I型智能油氣噴射潤滑系統又名開式齒輪噴射潤滑系統、干油噴射潤滑系統,是針對齒輪嚙合潤滑而設計的潤滑系統,潤滑介質為000#-1#或460N-680N。該系統適用于單臺設備或單個潤滑部位,主要用于開式齒輪及適宜噴射潤滑的部件和設備。以油及氣壓為動力,將潤滑脂擊碎成微粒狀,粘附在工件表面形成保護膜,來達到最佳的潤滑效果。
控制結構以西門子PLC加觸摸屏(HMI)組成的可擴展微電腦控制系統,設有各種數據上傳,并預留中央控制室數據對接接口,能實現數據無縫對接。
優點:
- 全部潤滑系統實施后實現DCS集散性控制,實行集控室統一管理,便于遠程和現 場交換數據;
- 潤滑系統有手動、自動、遠程控制方式,通過數據傳輸接口,實現遠程上位系統 或DCS集散性控制,滿足不同模式要求;
- 圖形化動態界面,觸控操作方式,人性化,操作簡單易上手;
- 噴射潤滑系統有氣壓、油壓、噴射檢測功能,時時監控系統數據,當某個數據出現偏差時,則報警提示,顯示故障位置、故障屬性等信息;
- 噴射信息、故障信息、總油耗量信息全部記錄在案,記錄時間一少于一年,便于 調取查看和分析。
控制全過程:

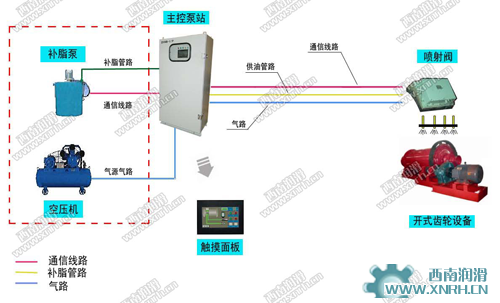

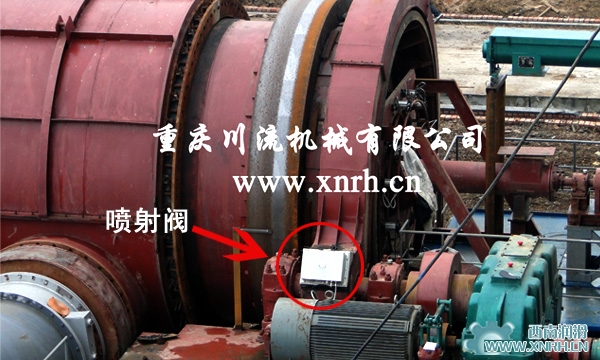

DYRB-I/P 智能油氣噴射潤滑系統工作時,首先由PLC 控制柜輸出掃氣信號,打開氣源 清理疏通噴嘴,然后油脂泵開始工作并將油脂輸送到“主油管”;稍微延時(使系統升壓) 向噴射閥裝置內油脂分配閥供油,從油脂泵到油脂分配閥形成一個輸油通路,通過過濾器 凈化的潔凈油脂經分配器等量分配后,再輸送至各個噴射閥;等量分配后的油脂再噴射閥 內與衡壓空氣混合后,經各噴射閥以0.02~0.5mm 的粒狀噴射至摩擦副表面,形成均勻油 膜,起到緩解摩擦作用。
供油量和間隔時間可任意設置,如遇有系統出現故障或報警,觸摸屏即時顯示故障位置及檢測結果。
操作對話窗口采用觸摸屏(HMI),實現現場設備模擬顯示并實時操作,實時顯示現場設備運行值。
DYRB-I型智能油氣噴射潤滑系統有兩種工作模式:手動模式和自動模式。
自動模式:
自動模式下系統按事先設定好的參數運行,無需人工值守。
手動模式:
主控柜內置有觸摸屏(HMI),如要手動操作時,只需在觸摸屏上操作即可。
DYRB-I/P智能油氣噴射潤滑系統 |
|||
項目/名稱 |
參數 |
備注 |
|
主要參數 |
公稱油壓 |
30MPa |
|
公稱流量 |
400ml/min |
|
|
噴射潤滑點數 |
1處 |
|
|
公稱氣壓 |
0.4-0.8MPa |
|
|
耗氣量 |
650L/min |
可調 |
|
噴射齒寬 |
200~800mm |
|
|
介質粘度 |
0#-000#或460N-680N |
干稀油兩用 |
|
管線規格 |
油管 |
流體無縫管、C6II |
|
氣管 |
流體無縫管、C6II |
|
|
接頭型式 |
油管 |
卡套式 |
|
氣管 |
卡套式 |
|
|
主要設備 |
電動潤滑泵 |
380V,1.5KW,30MPa,400ml/min,150L |
|
油脂噴射閥 |
5-30VDC,20MPa,0.5ml/cy, |
|
|
控制系統 |
220VAC 50Hz |
PLC西門子S7-200 |
|
電源 |
三相四線制 |
380V 50Hz,7KW |
|
觸摸屏 |
觸摸屏 |
24V DC,7″,真彩,通訊485, |
|
組態系統 |
永宏UB組態軟件 |
臺灣永宏 |
上位機:信捷TP760-T。
可編程器:S7-200 222。
電動潤滑泵:CRB-400XG。
油脂分配閥:JQPA-×。
干油噴射閥:GP-1S。
